Комплектующие к аппаратам SAW

Адаптер для подачи флюса используется в аппаратах для автоматической сварки под флюсом SAW всех типовых серий. Вертикальной частью адаптер одевается на держатель сварочного наконечника и фиксируется винтом на бороздке, выточенной на держателе. Отвод от вертикальной части адаптера надевается на гибкий рукав подачи флюса из бункера. Внутренняя резьба адаптера предназначена для крепления сопла подачи флюса.

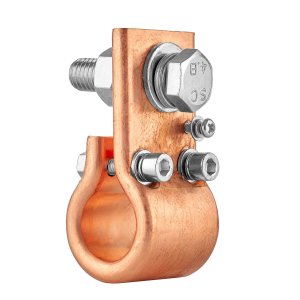

Держатель адаптера или токоподвод используется в аппаратах для автоматической сварки под флюсом SAW всех типовых серий. Это сменный комплектующий элемент сварочного трактора. Держатель фиксирует адаптер с соплом для подачи флюса. На токоподводе установлен болт для крепления силового кабеля, болт для крепления кабеля управления сигнала тока и болты крепления токоподвода к держателю наконечника.

Держатель сварочного наконечника используется в аппаратах для автоматической сварки под флюсом SAW всех типовых серий. Это сменный элемент сварочного трактора. В конусную часть держателя устанавливается сварочный наконечник MZ, соответствующий диаметру подаваемой проволоки. Наружной резьбой держатель крепится к корпусу механизма подачи проволоки.

Наконечник сварочный MZ для аппаратов SAW всех типовых серий. Сварочный наконечник для проволоки диаметром 2,0 мм. Посадочная резьба M14x1,5. Материал наконечника - композиты на основе меди С16.204. По ресурсу наконечник в 4-5 раз превышает медь и до 2,5 раз традиционную бронзу.

Наконечник сварочный MZ для аппаратов SAW всех типовых серий. Сварочный наконечник для проволоки диаметром 2,4 мм. Посадочная резьба M14x1,5. Материал наконечника - композиты на основе меди С16.204. По ресурсу наконечник в 4-5 раз превышает медь и до 2,5 раз традиционную бронзу.

Наконечник сварочный MZ для аппаратов SAW всех типовых серий. Сварочный наконечник для проволоки диаметром 3,2 мм. Посадочная резьба M14x1,5. Материал наконечника - композиты на основе меди С16.204. По ресурсу наконечник в 4-5 раз превышает медь и до 2,5 раз традиционную бронзу.

Наконечник сварочный MZ для аппаратов SAW всех типовых серий. Сварочный наконечник для проволоки диаметром 4,0 мм. Посадочная резьба M14x1,5. Материал наконечника - композиты на основе меди С16.204. По ресурсу наконечник в 4-5 раз превышает медь и до 2,5 раз традиционную бронзу.

Наконечник сварочный MZ для аппаратов SAW всех типовых серий. Сварочный наконечник для проволоки диаметром 5,0 мм. Посадочная резьба M14x1,5. Материал наконечника - композиты на основе меди С16.204. По ресурсу наконечник в 4-5 раз превышает медь и до 2,5 раз традиционную бронзу.

Наконечник сварочный MZ для аппаратов SAW всех типовых серий. Сварочный наконечник для проволоки диаметром 6,0 мм. Посадочная резьба M14x1,5. Материал наконечника - композиты на основе меди С16.204. По ресурсу наконечник в 4-5 раз превышает медь и до 2,5 раз традиционную бронзу.

Направляющий рельс для сварочного трактора аппаратов SAW. Рельс длиной 2 метра. Обеспечивает надежную фиксацию трактора для удобного и точного перемещения.

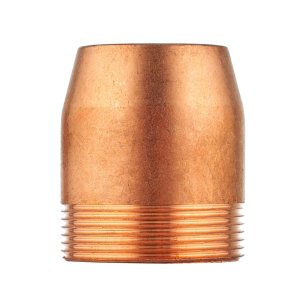

Сопло для подачи флюса используется в аппаратах для автоматической сварки под флюсом SAW всех типовых серий. Сопло является расходной частью для сварочных тракторов. Устанавливается на адаптер подачи флюса. Сопло накручивается после установки сварочного наконечника MZ, который соответствует диаметру подаваемой проволоки. Рекомендуется регулярно снимать сопло для очистки от брызг расплавленного металла для равномерной подачи флюса на сварочную ванну.
